How to stand out‽

PINET Industrie Paris · 2023 · Messebau · Spatial Design

Resultat

Für den perfekten Auftritt in ganz Europa.

Mit dem Pariser Traditionsunternehmen PINET Industrie, das für seine innovativen, hochwertigen und kundenspezifischen Scharnier- und Verschlusslösungen bekannt ist, entwickelte VINTER Design 2023 einen einzigartigen Messeaussteller. In einem fein aufeinander abgestimmten Ensemble aus hochwertigsten Oberflächen werden über 30 Produkte mit ihren innovativen Funktionen – Made in France – und die Marke PINET Industrie selbst ebenbürtig präsentiert. Als Produkt für einen modernen, zukunftsgewandten Herstellers & Entwicklers, erfüllt der Messeaussteller hohe Nachhaltigkeitsstandards und steht für eine verantwortungsvolle, ressourcenschonende Messepräsentation.

Team

  • VINTER Design

    Full-Service-Dienstleister

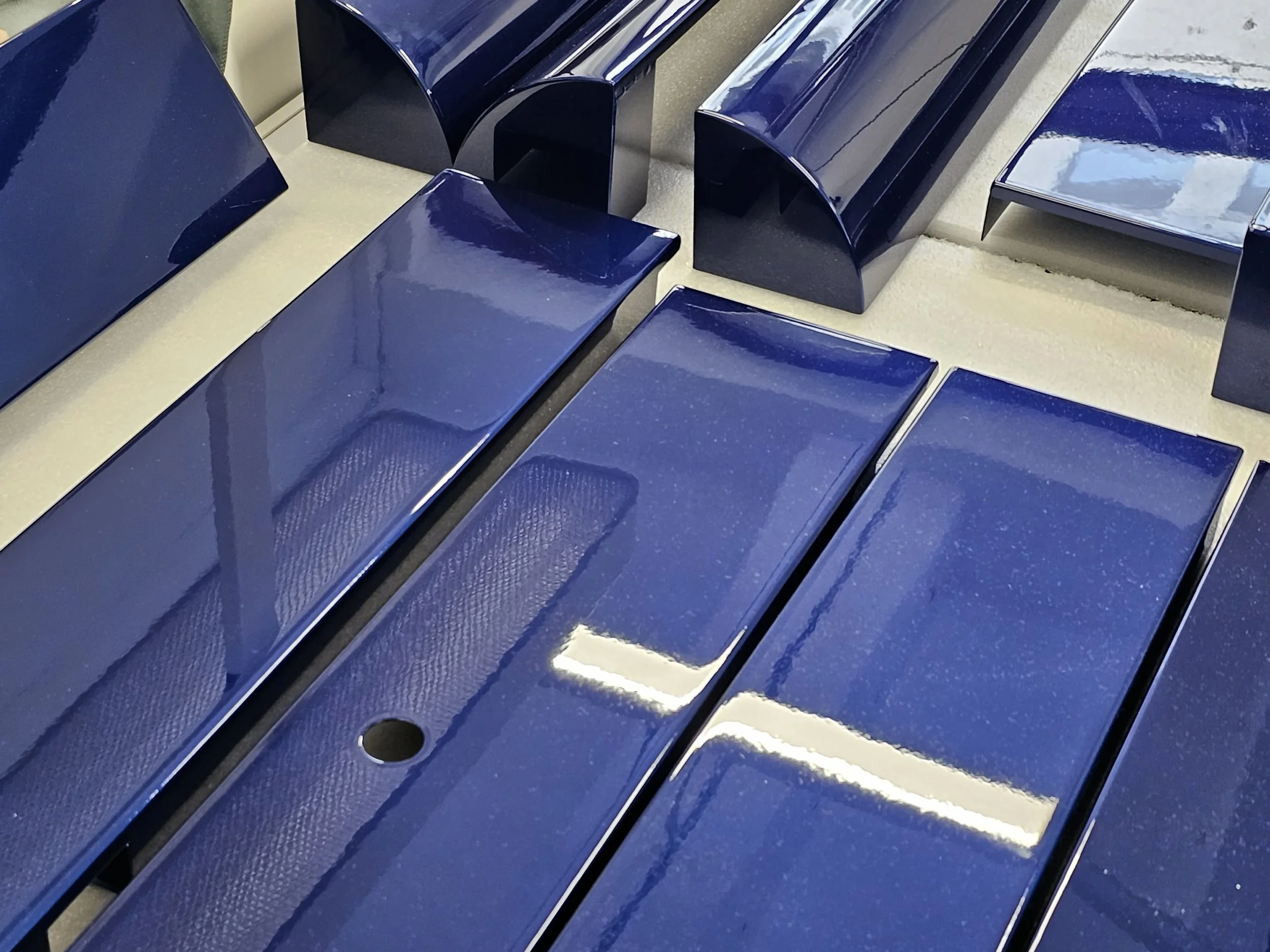

Hochglänzende Metalloberfläche mit Lackierung für PINET Industrie. (Metall surface with high gloss finish.)

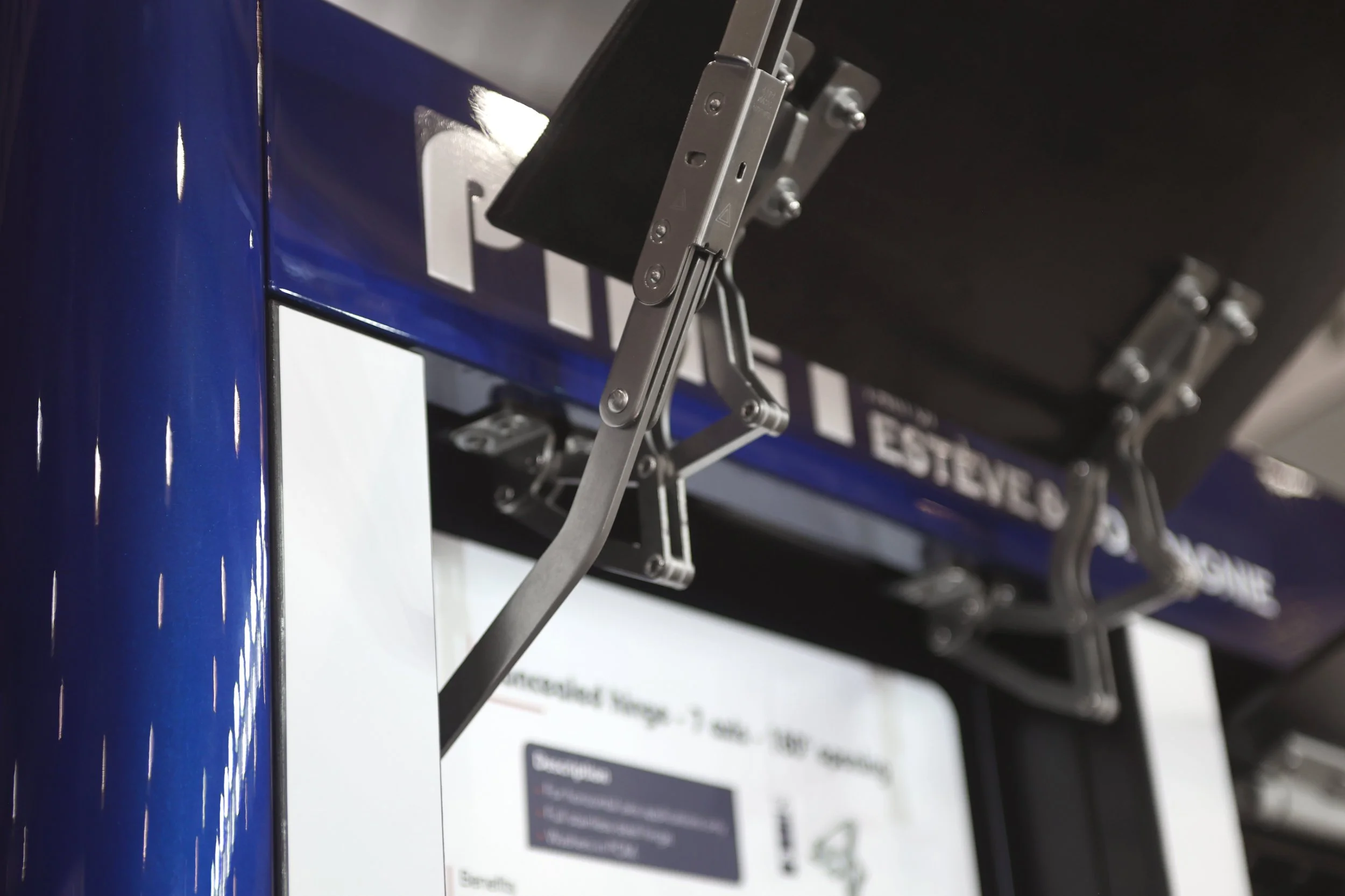

Innenansicht der Demokasten für Scharniere für PINET Industrie. (Demonstration of Products inside the Demo Tool for PINET Industrie.)

Unsere Kunden sollen die Produkte auf Messen nicht nur betrachten, sondern erleben können und die Qualität unserer Brand in jedem Detail spüren.

– PINET Industrie

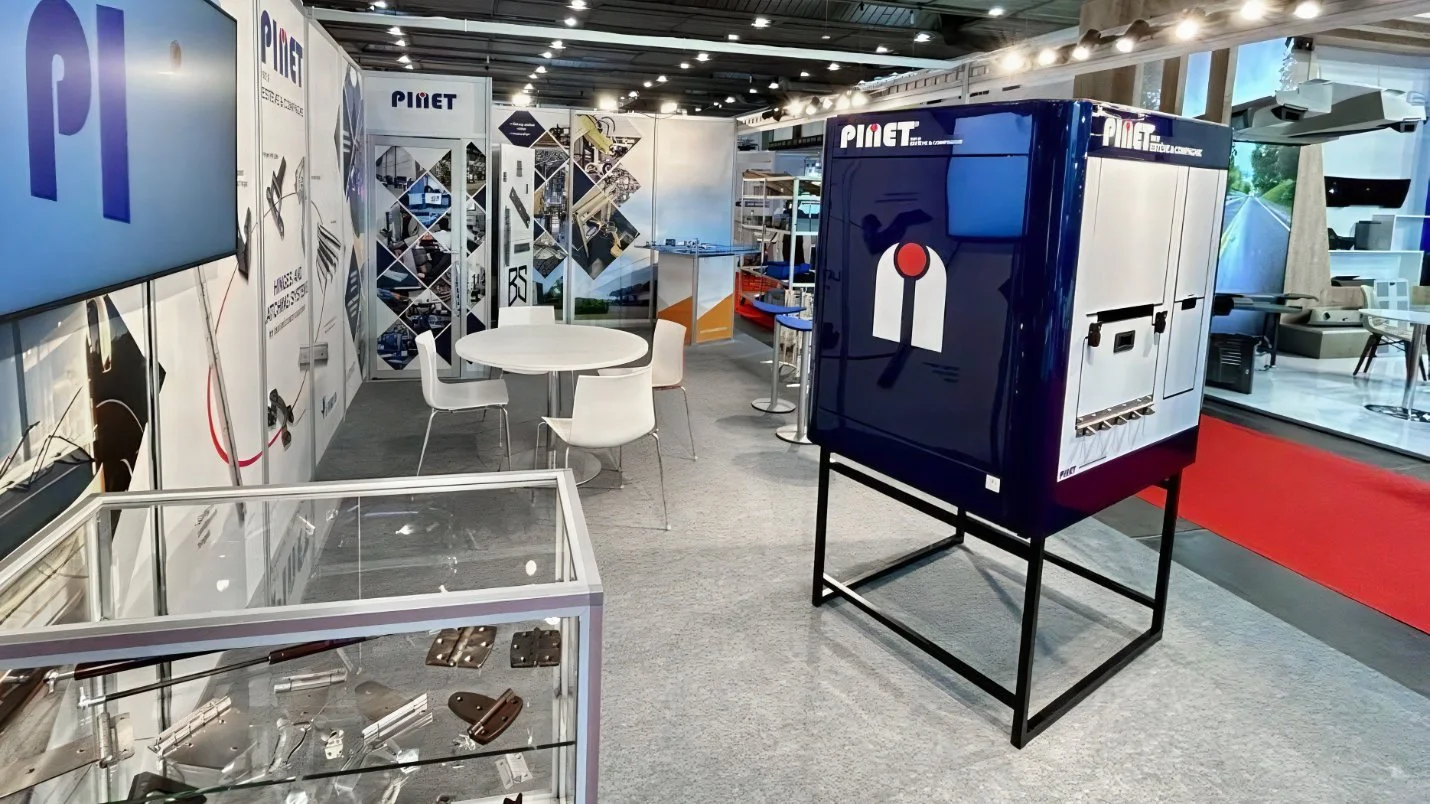

Präsentation des Demo Tools auf der Busworld, Rückansicht. (Back view of the demo tool at Busworld.)
Arthur Masschelein / PINET Industrie

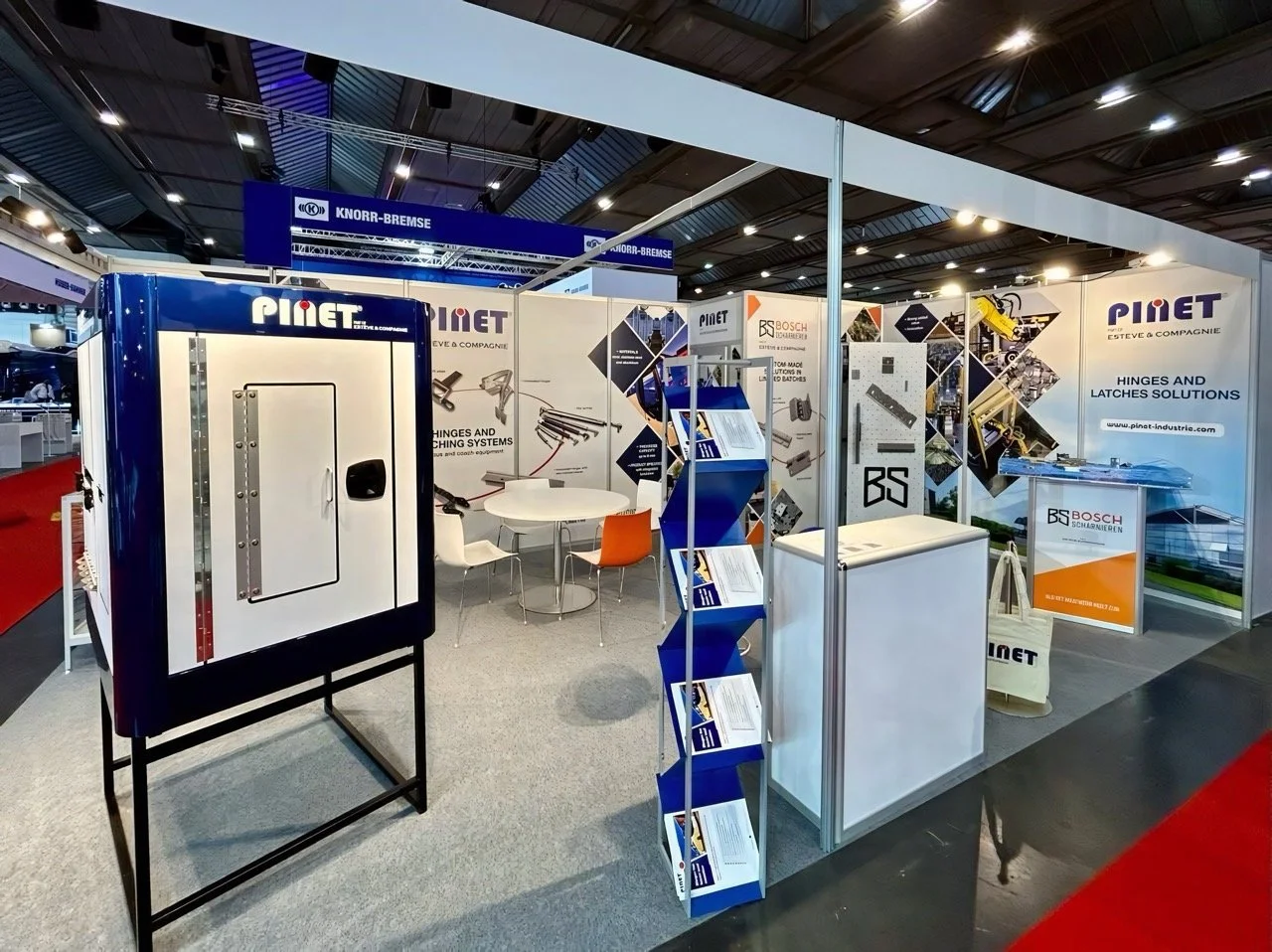

Präsentation des Demo Tools auf der Busworld, Frontansicht. (Front view of the demo tool at Busworld.)
Arthur Masschelein / PINET Industrie

Erfolgsgeschichte

Prozess

01 Strategie

Wie kann die Experience von Beschlagteilen vermittelt werden?

Scharnier- und Verschlusslösungen bringen besondere Herausforderungen mit sich, wenn es um die überzeugende Präsentation geht. Viele Hersteller präsentieren ihre Produkte lose liegend oder in kleinen Schaukästen. Damit zeigen sie jedoch lediglich, wie das Produkt aussieht, nicht aber, wie es sich in der Nutzung anfühlt. Insbesondere bei Funktionsscharnieren, z. B. Rastscharnieren, gedämpften Scharnieren oder Drehmomentscharnieren, lässt sich nur schwer erahnen, wie sich die Funktion anfühlt. Gerade in der Nutzung überzeugen sie jedoch besonders schnell. Deshalb entschied sich das Team von PINET Industrie dazu, gemeinsam mit VINTER Design eine Marketing-Experience für ihre Produkte zu entwickeln, bei der Kundinnen und Kunden diese auf hochwertigste Weise sehen und erleben können – und sich vorstellen können, wie die Produkte zu Fahrzeugen, Flugzeugen, Zügen, Lastenfahrrädern, Koffern oder Möbeln passen.

Topics

  • Wettbewerbsanalyse
  • Vision und Ziele
  • Positionierung

Takeaways

01

Hochwertiges Design

PINET Industrie stellt höchste Qualitätsanforderungen an seine Produkte, die auch in Flugzeugen eingesetzt werden. So hochwertig wie die Produkte selbst wurde auch der Entwurf des Messeausstellers bis ins letzte Detail umgesetzt.

03

Nachhaltigkeit

Der Messeaussteller wurde so entwickelt, dass kein Abfall für den Auf- und Abbau anfällt. Transportiert wird das Produkt in einer Mehrwegbox. Immer und immer wieder – ohne an Qualität zu verlieren.

04

Produkte erlebbar machen

Wie sich Scharniere und Verschlüsse in der Realität anfühlen sagt weder deren Optik, noch das technische Datenblatt. Deshalb entschied sich PINET Industrie dazu, die Produkte tatsächlich ausprobieren zu können, auf eine Art und Weise, wie man es selten Findet: Nicht nur das Produkt steht im Fokus, sondern auch die Möglichkeit, wie es eingebaut werden kann.

02

Der Perfekte Auftritt

Der PINET Messeaussteller sorgt für einen international konsistenten Markenauftritt. Als zentrales Element der Messestände definiert er maßgeblich, wie die Marke wahrgenommen wird und wie die Produkte in Szene gesetzt werden.

02 Design

Qualität und Markenidentität

Das Design verbindet Qualität und Markenidentität des Pariser Traditionsunternehmens. Das tiefe Dunkelblau, das dezent eingesetzte Rot und weißen Flächen wurden nicht ohne Grund gewählt. Sie erinnern an die französischen Nationalfarben und sind Hauptbestandteile der Unternehmensfarben von PINET Industrie. Da das Unternehmen Kund:innen u.a. in der Luftfahrt-, Automobil- und Eisenbahnindustrie hat, war der Anspruch an die Oberflächenqualität von Anfang an hoch. Das Dunkelblau ist in dreischichtigem Metalliclack ausgeführt, die weißen Dekore sind in seidenmatter Folierung gehalten. Damit wird der Qualitätsanspruch an die eigenen Produkte unterstrichen und den potenziellen Kund:innen ein hochwertiges Gesamterlebnis geboten.

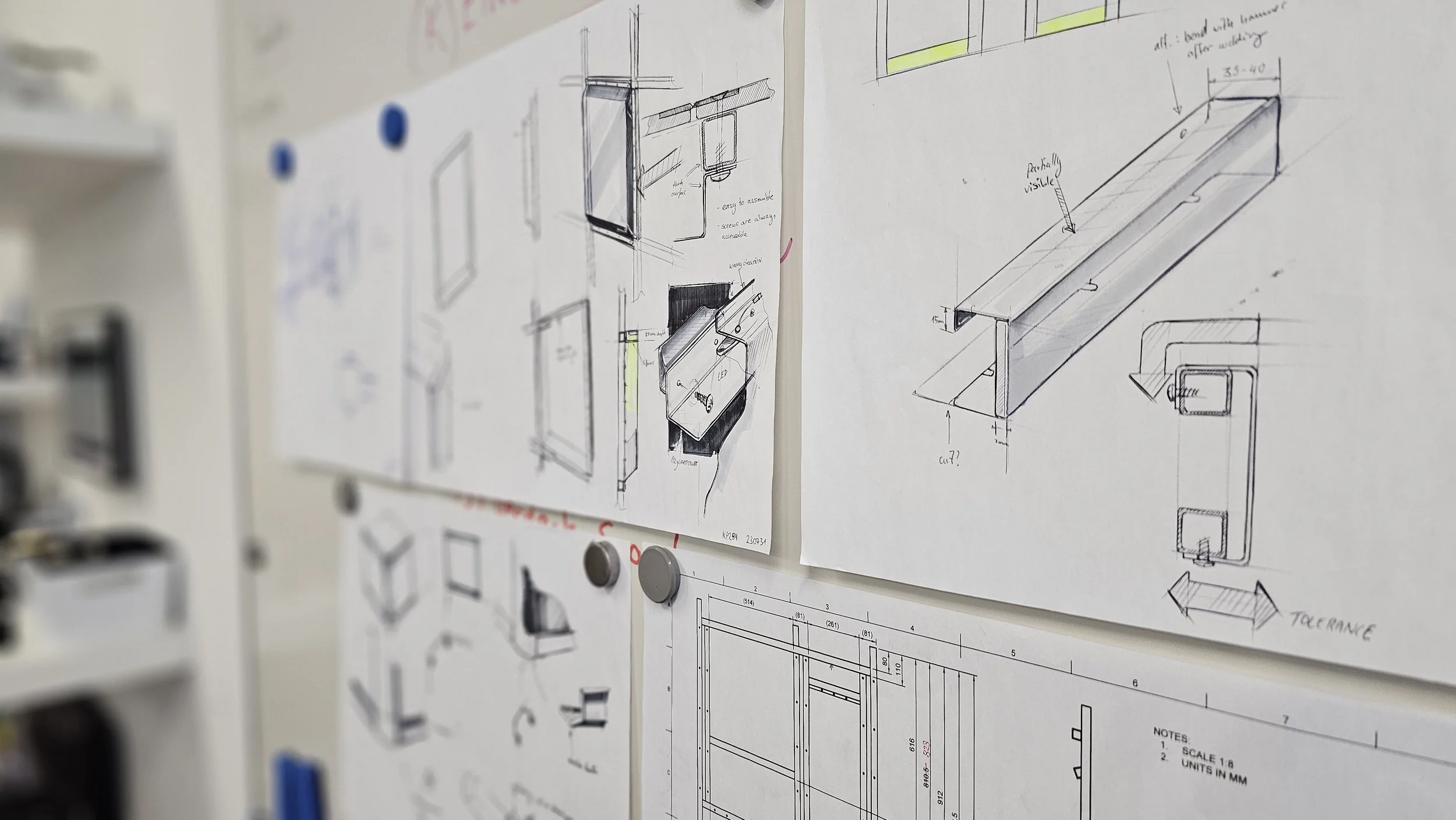

Das erste Design wurde auf Grundlage von Ideen des PINET Engineering-Teams zeichnerisch umgesetzt. Anschließend wurde ein Taping im Maßstab 1:1 aufgezogen, um ein Gefühl für die Dimensionen zu bekommen und die Positionierung der Griffe und Produkte im Detail vornehmen zu können.

Topics

  • Produkt Design
  • Grafik Design
  • Usability Testing
  • Rapid Prototyping
  • CMF Design

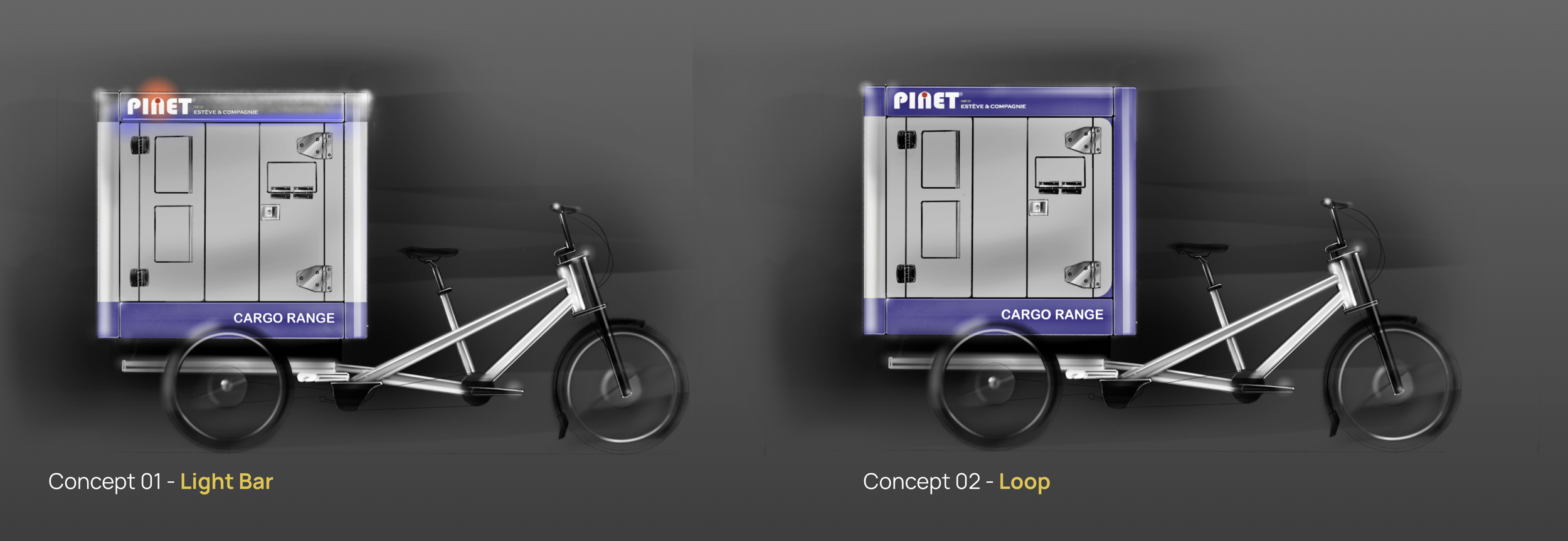

Grober Entwurf der Designsprache für das Demo Tool auf einem Lastenrad.(Design language shown on a cargo bike, early sketch.)
Holzmockup einer Seitenwand des Demo Tools.(Side panel mock-up of the Demo Tool.)
Grafik Design und Branding für das Demo Tool.(Graphic design and branding for PINET Industrie.)

03 Konstruktion

Design und Technik verbinden

Konstruktion und Design sind sich nie Fremd, denn das eine bedingt das andere. Jede Form- und Materialtrennung muss im Vorhinein bestimmt werden und vor allem auch in der Realität umsetzbar sein. Neben der ästhetischen Komponente hat auch die Bedienbarkeit Auswirkungen auf die gesamte Konstruktion. Die Konstruktion des Messeausstellers ist modular, sodass das Layout für die Türen und Produkte unabhängig von anderen Bauteilen angepasst werden kann. Präsentiert wird die Ausstellungsbox wahlweise auf einem Lastenfahrrad oder einem nivellierbaren Standfuß.

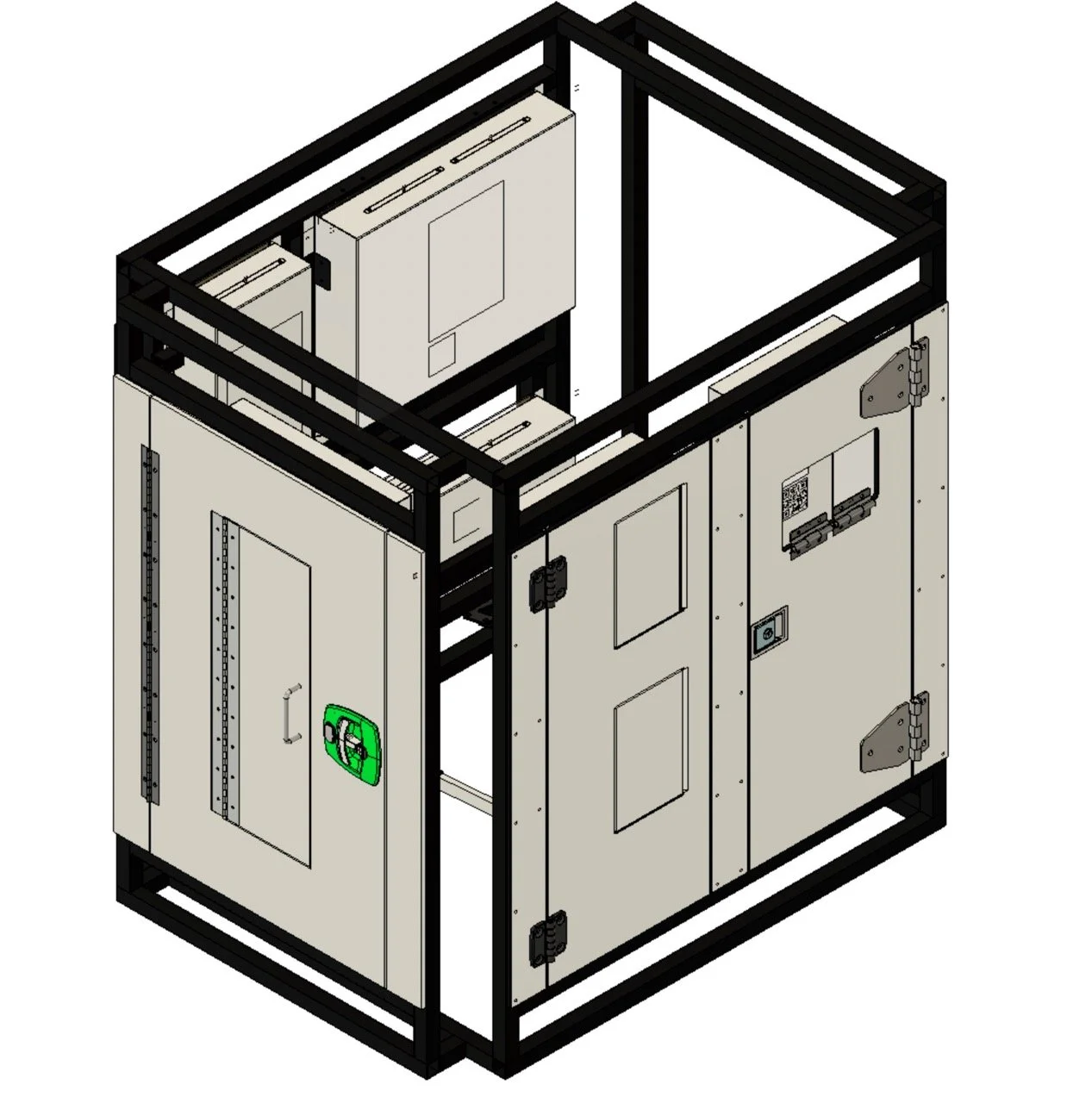

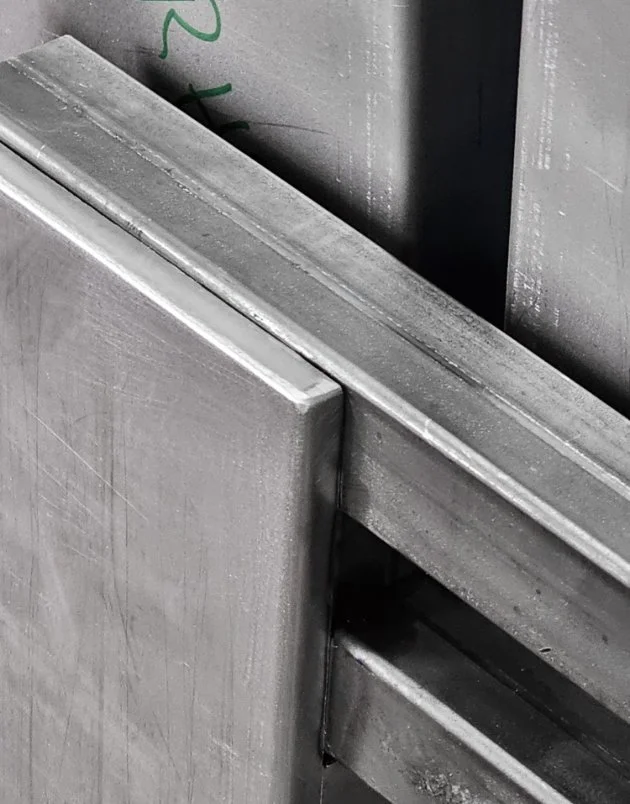

Eine Schweißkonstruktion aus Quadratrohren bildet die Basis der gesamten Box. Die Rahmenkonstruktion besteht aus Stahl, um der Box das notwendige Gewicht für einen sicheren Stand zu geben. Die dunkelblau lackierten Verkleidungsteile sind abgekantete und / oder gerollte und stoß-verschweißte Karosseriebleche. Die Türen und Klappen bestehen aus CNC-gefrästem Schichtholz, in das einige Scharniere mittels Taschen eingelassen wurden. Die Oberflächen sind glatt, UV-beständig und leicht zu reinigen. Der Messeaussteller muss nicht im klassischen Sinne aufgebaut werden, sondern kann mit dem Standfuß direkt aus der Mehrweg-Transportkiste genommen werden. Für ein einfaches Handling stehen ausklappbare Griffe zur Verfügung. Die zur Verfügung stehende 12-24V LED-Beleuchtung wird per Batterie oder mittels einer externen Stromquelle betrieben. Das Engineering erfolgte parallel zur Realisierung der Bauteile, um den engen Zeitplan bis zur ersten Präsentation auf der Busworld 2023 in Brüssel einhalten zu können.

Topics

  • CAD Konstruktion
  • Kinematik Analyse
  • Technische Zeichnung
  • Schweißkonstruktion
  • Zuschnittsoptimierung

04 Umsetzung

Made in Berlin

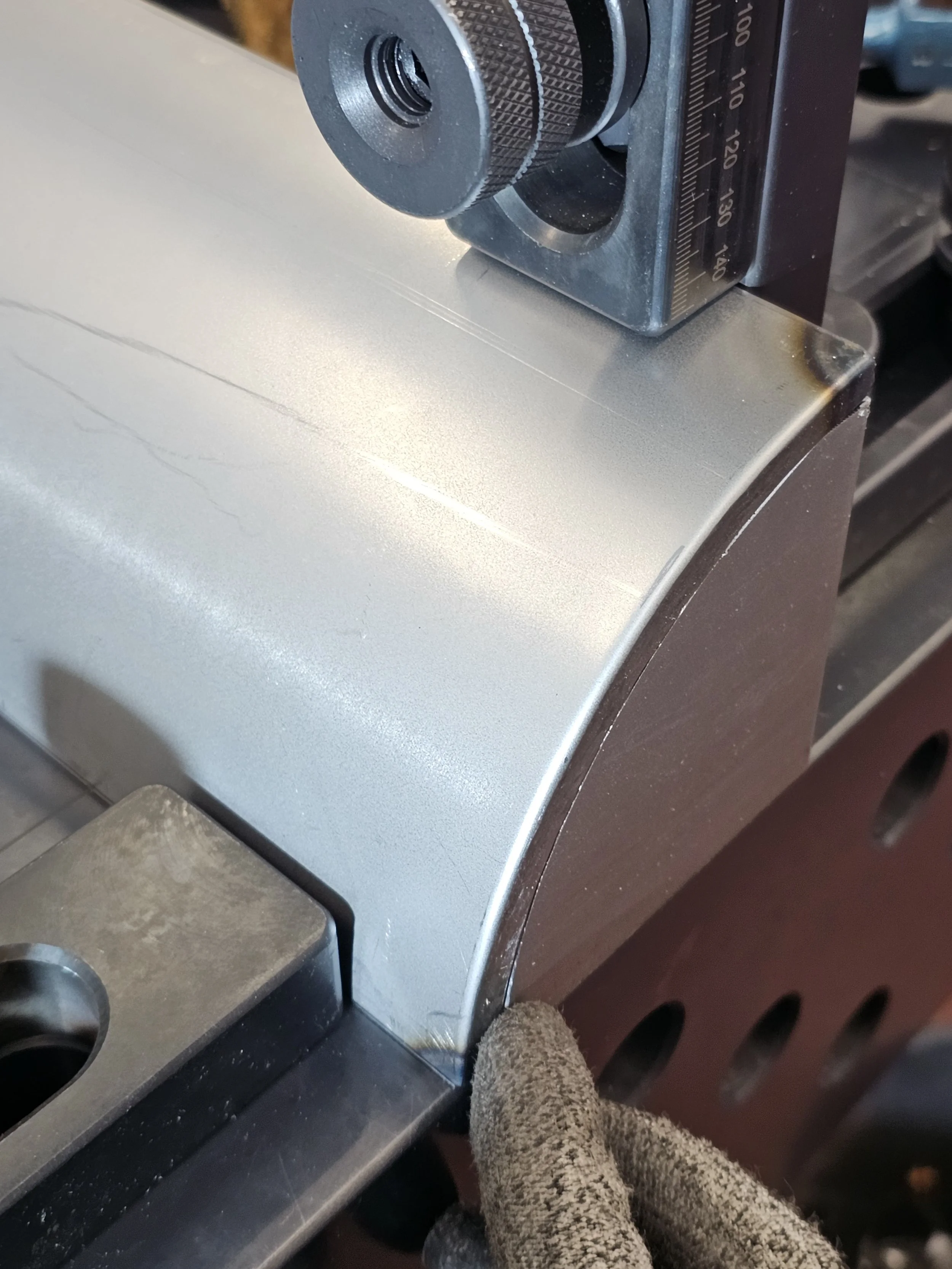

Da der Zeitplan sehr eng war, mussten Fertigung und Konstruktion parallel laufen. Der Messeaussteller wurde, bis auf die Lackierung, komplett inhouse umgesetzt, was uns die notwendige Planungssicherheit und Flexibilität gab. Zeitkritische Bauteile wie die Verkleidungen aus Karosserieblech wurden zuerst gefertigt. Die Blechteile wurden in unserer Prototypenwerkstatt gerollt, gebogen, verschweißt und verschliffen. Der Stahlrahmen aus Quadratrohren entstand Seite für Seite und wurde erst nach der Einpassung der gefrästen Türen und Holzteile vollständig verschweißt. Nach der vollständigen Montage aller Teile wurden alle sichtbaren Schrauben vor der Folierung verspachtelt und verschliffen.
Die 12V-24V Elektrik wurde vorkonfektioniert und als letztes montiert.

Topics

  • Blechbiegen
  • Folierung
  • WIG Schweißen
  • Blechrollen
  • Holzfräsen
  • Kabelbaumentwicklung

Externe Kompetenzen

  • Lackierung
  • Labeldruck

05 Nachbetreuung

Schutz und Transport

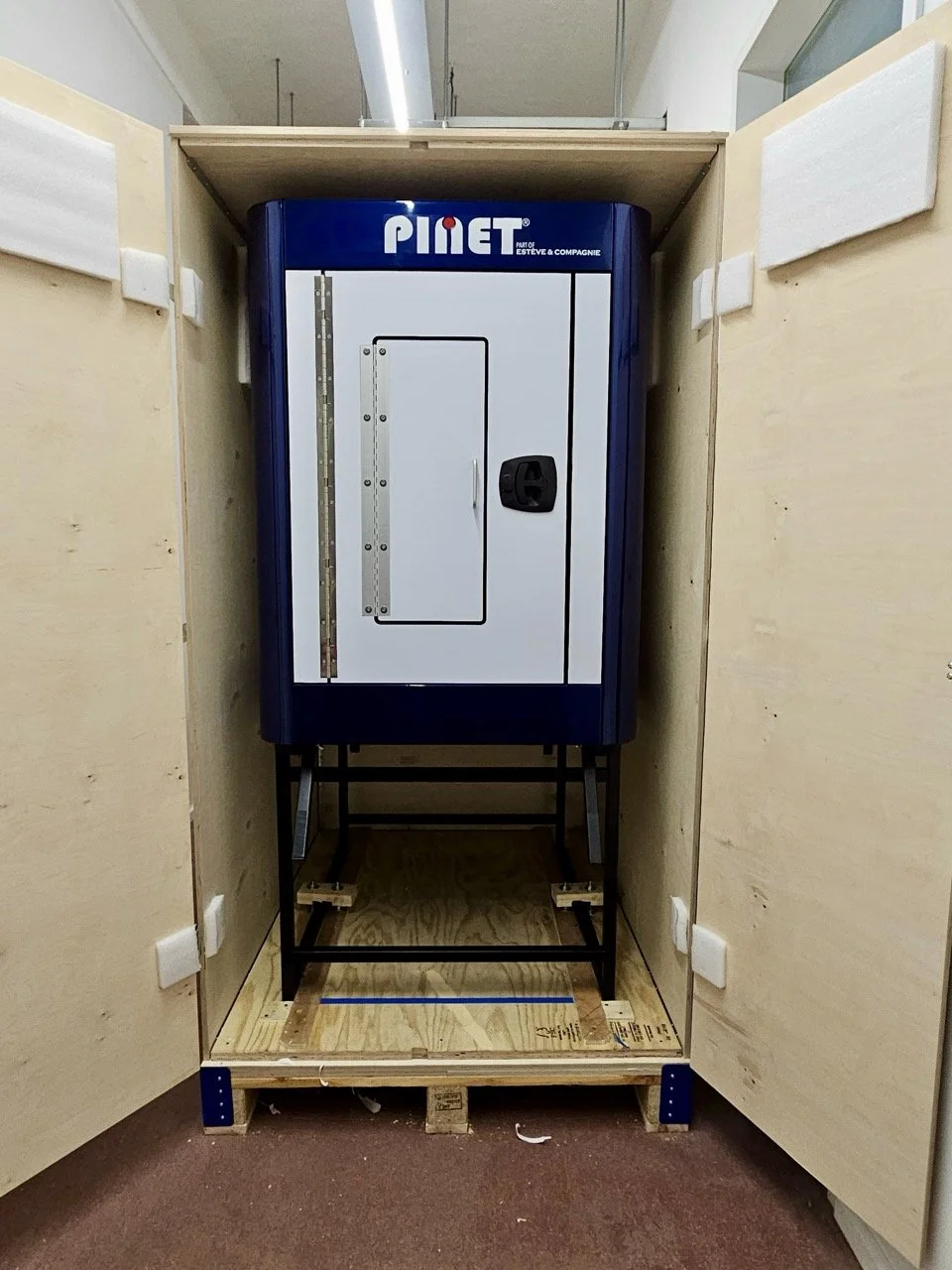

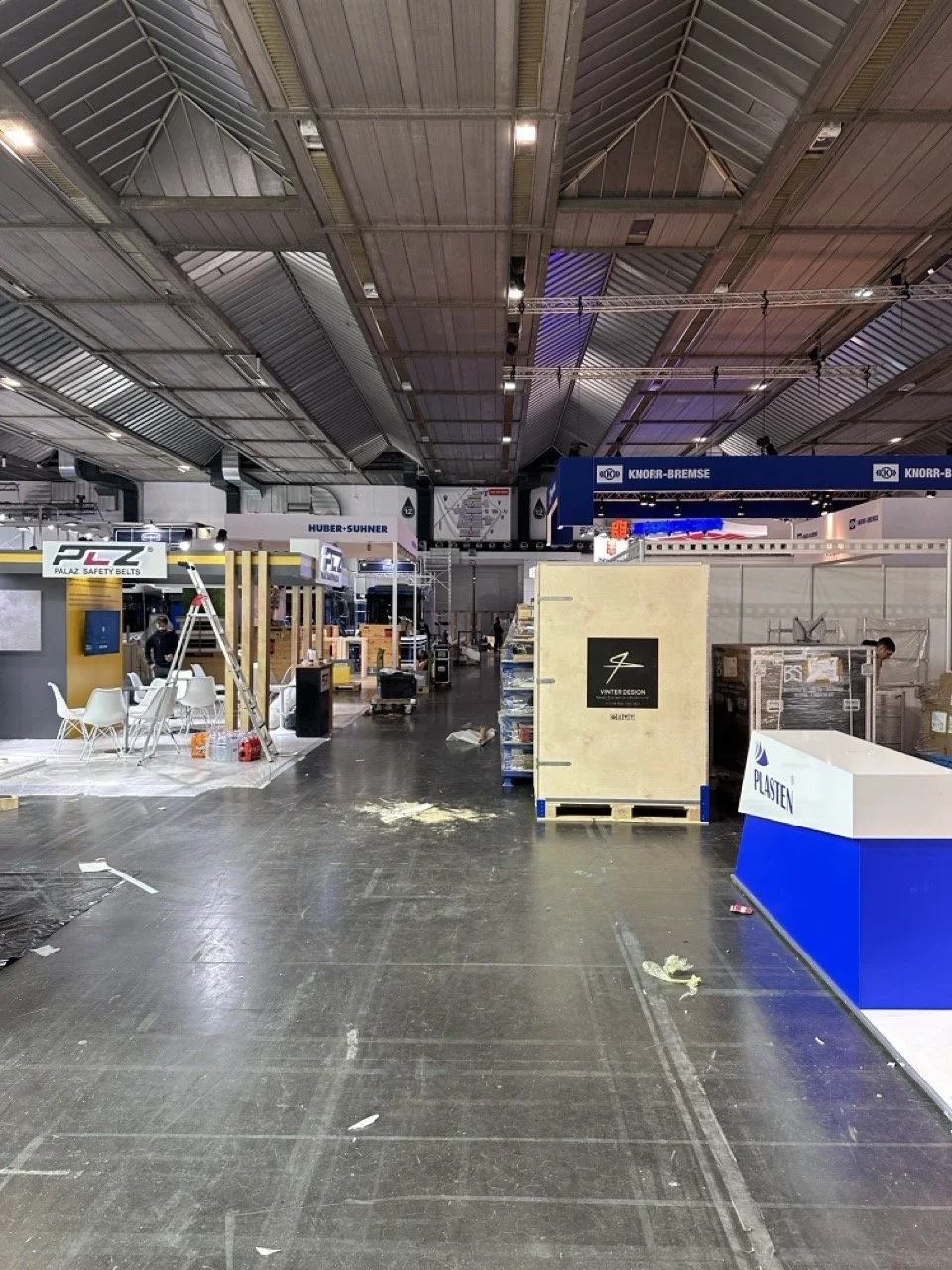

Im Rahmen der Nachbetreuung koordinierte VINTER Design die Logistik. Für den Aussteller wurde ein wiederverwendbares Transportsystem entwickelt, für das Lastenfahrrad eine Sonderpalette. Das gesamte Verpackungs- und Schutzmaterial ist wiederverwendbar, was gut für die Umwelt ist und gleichzeitig logistische Vorteile hat. Die Lieferung des Ausstellers erfolgte pünktlich zum Start der Busworld 2023 in Brüssel.

Topics

  • Transportbox Entwurf und Vorbereitung
  • Logistik

FAQs –
Häufig gestellte Fragen

  • PINET Industrie ist ein französisches Familienunternehmen in sechster Generation, das auf die Produktion, die Entwicklung und den Vertrieb von hochwertigen Scharnier- und Verschlusslösungen spezialisiert ist. Gegründet wurde das Unternehmen 1840 in Paris, wo sich noch heute der Hauptsitz und ein Produktionsstandort befinden. Die Ursprünge des Unternehmens liegen in der Herstellung von Bauteilen für Orgeln und Harmonien, in den 1920er Jahren wurden dann die ersten Messingstangenscharniere ins Sortiment aufgenommen. Mitte des 20. Jahrhunderts entwickelte PINET Scharniere Schwingarmscharniere mit Anschlag, die z.B. verdeckt in Möbeln verbaut werden konnten. Über die Jahrzehnte entstanden zahlreiche weitere Innovationen, von gerollten Federscharnieren über Stangenscharniere mit Doppelgelenk und Aluminiumfunktionsscharniere. Eine große Besonderheit ist die Flexibilität des Unternehmens, wodurch es Spezialist in der Herstellung von Sonderscharnieren auf Kundenwunsch ist.

  • DIe Projektlaufzeit betrug zwei Monate vom Design bis zur Fertigstellung des Messeausstellers.
